Дромоскоп
Прибор, воспроизводящий механически зависимость девиации компаса от курса корабля, так что одна его стрелка показывает компасный курс, другая соответствующий магнитный, а по особой линейке индекс указывает величину магнитной силы, действующей на стрелку компаса.

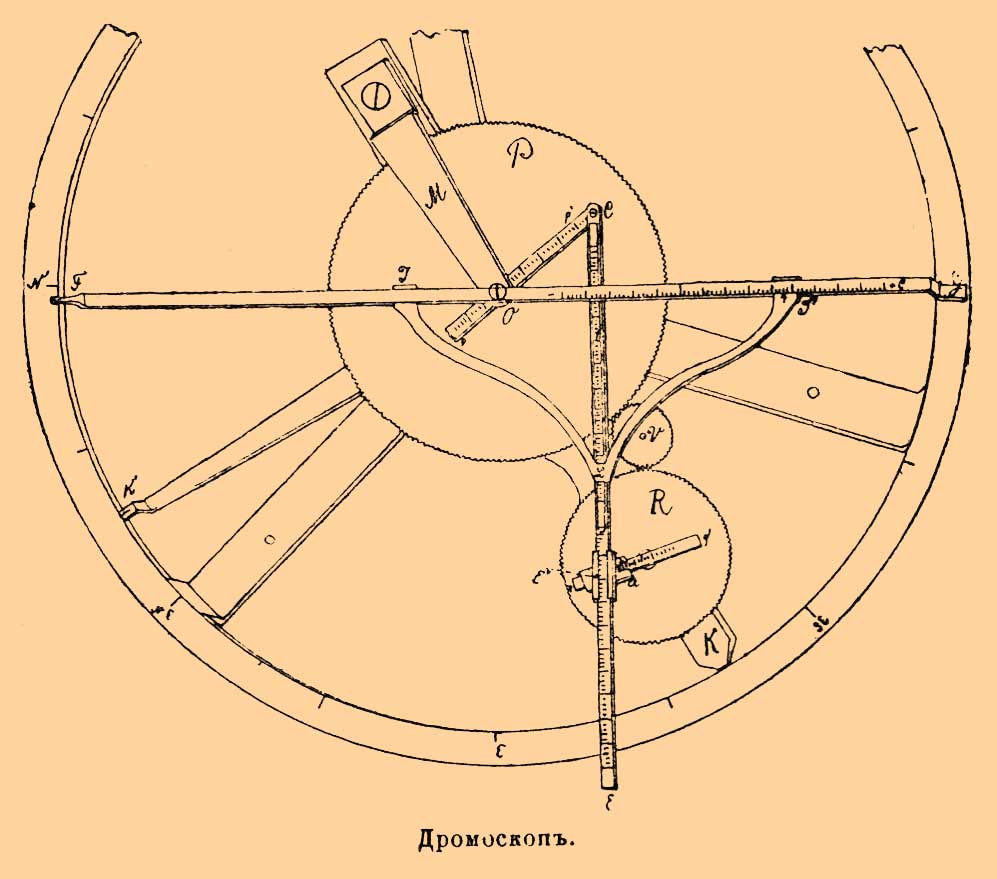

Дромоскоп.
У нас во флоте употребляется Д. системы А. Крылова, которого устройство следующее: в центре разделенного на полуградусы с отмеченными в обратном порядке румбами круга укреплено неподвижно большое зубчатое колесо P, и на центральную ось надета массивная стрелка К, несущая на себе шестеренку V и зубчатое колесо R, число зубцов которого вдвое менее, нежели у Р. К колесу R прикреплена линейка qq1, ось же колеса R может быть перемещаема перпендикулярно к линии ok. Около центральной же оси поворачивается линейка рр1, с которою шарниром С соединена линейка CE, проходящая через верхнюю часть двойного ползуна а, надетого на линейку qq1. Стрелка К снабжена приливом М, на конце которого укреплена ось для стрелки FG, соединенной с линейкой СЕ ползуном LJJ1, так что стрелка FG постоянно перпендикулярна к CE, наконец к той же стрелке К прикреплена стрелка К перпендикулярно к оК. Чтобы пользоваться прибором, надо знать точные коэффициенты девиации (см.)
тогда, вычислив величины
и углы
ставят линейку рр1 под углом а к линии OW и выдвигают настолько, чтобы длина OC = p, зубчатку R поворачивают на угол ß, ползун a ставят на отсчет q, и центр зубчатки перемещают на величину
, для чего нанесены особые деления на нижней грани стрелки К. После такой установки конец F стрелки FG будет показывать компасные курсы, стрелки К1 соответствующие им магнитные, индекс же Е1 укажет по делениям линейки CE величину отношения H1/λH, т. е. относительную величину магнитной силы, действующей на стрелку компаса. Дромоскоп применяется также к решению многих вопросов при определении коэффициентов девиации из наблюдений, и наконец генерал де Колонг показал, что этот же прибор может служить для вычисления азимута светила по данному часовому углу, склонению и широте места; именно, можно по линейкам p и q установить такие величины, вычисляемые по широте и склонению, что стрелка К1 будет указывать часовые углы, а стрелка F азимуты.
Подробности относительно устройства и употребления дромоскопа можно найти в № 10 ("Морского Сборника" 1886).
А. Крылов.
